Liaison radio XT30 UAV, système de transmission vidéo OFDM MIMO 100g

video&data&RC tout de 100g V21 dans un lien (85mm*55mm*20mm)

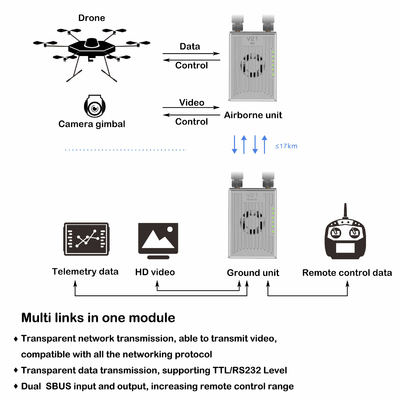

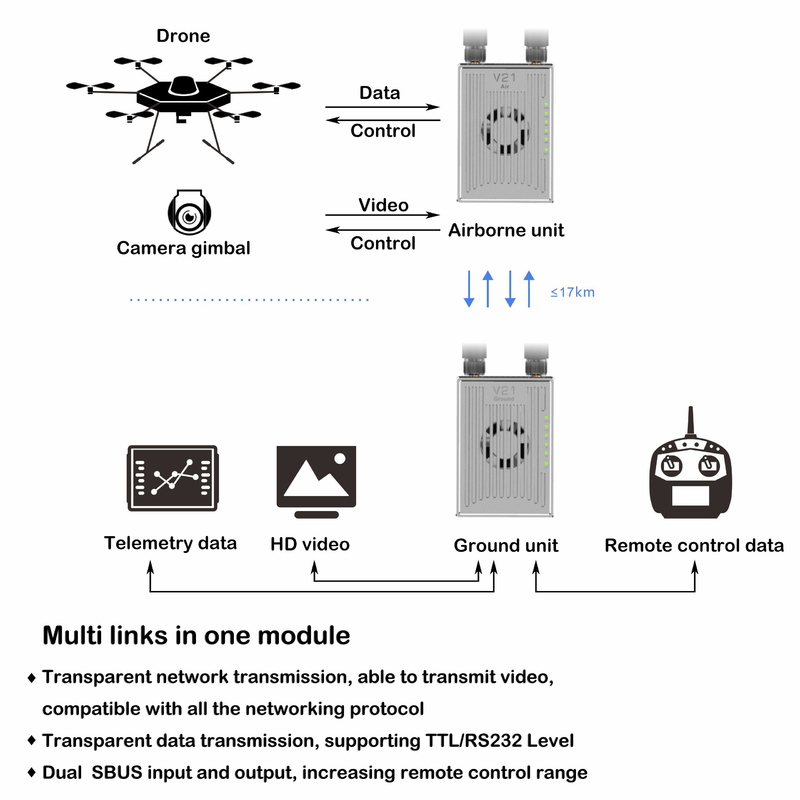

Lien tout-en-un exploitant des technologies d'OFDM et de MIMO. Il peut porter des signaux d'un flux continu de publication périodique et de données de LAN, aussi bien que de commande de SBUS. Des modules de rf de 800M, 1.4G, les bandes 2.4G sont intégrés, et vous pouvez adapter la fréquence aux besoins du client dans le logiciel. Sa configuration basée sur le WEB le rend simple pour utiliser.

Caractéristiques

• Transmission transparente de réseau, capable transmettre des images, compatibles avec tous les protocoles réseau ;
• Transmission de données transparente, niveau de soutien TTL/RS232 ;
• La double entrée et sortie de SBUS, gamme étendue à distance est prolongée ;
• Format visuel de codage d'entrée de soutien H264/265 ;
• Largeur de bande : 30MHz maximum ;
• La latence de transmission du noeud au noeud central ≤60ms ;
• 在 de soutien 800MH, bande de fréquence 1.4GHz et 2.4GHz ;
• Sécurité : module d'authentification d'accès, pour empêcher l'accès illégal.
• Chiffrage défini par l'utilisateur de soutien ;
• Par le balayage de spectre éviter l'interférence ;
• Appui dans la méthode du saut de fréquence pour réduire l'interférence

Paramètres
Bande de fréquence :

800MHz (806-826MHz)

1.4GHz (1427.9-1447.9MHz)

2.4GHz (2401.5-2481.5MHz)

Puissance de rf : -40-25dbm (réglable)

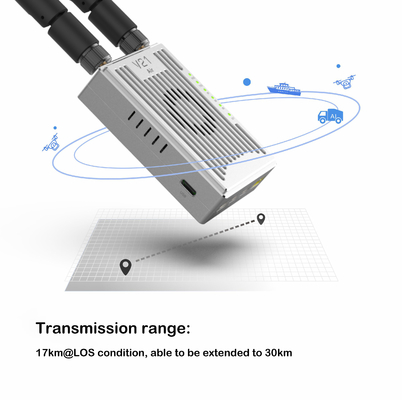

Chaîne de transmission : 10km grade@LOS

Latence visuelle : 20ms (latence de transmission de Tx à Rx)

Largeur de bande : 1.4-20M (1.4M/3M/5M/10M/20M)

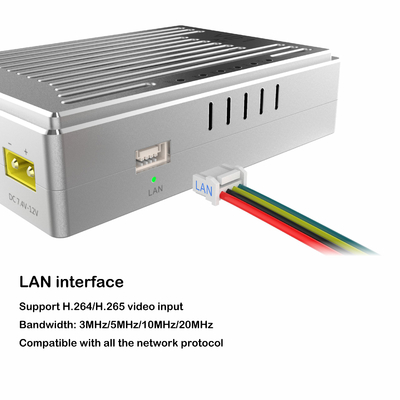

Entrée-sortie visuelle : LAN (IPC se reliant device/PC)

Tension d'alimentation électrique : 7.4-12V

Interface d'alimentation d'énergie : XT30

Courant d'opération : 180mA

La température d'opération : -10℃-+50℃

Dimension : 85mm*55mm*20mm

Poids : 100g (excluez l'antenne)

Port de S-BUS : Ports 2*S-BUS

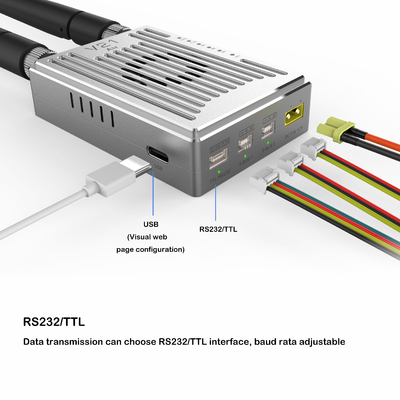

Porte série : port 1*serial (défaut : TTL ; facultatif : RS232 ; Vitesse baud duplex, réglable)
