La liaison hertzienne 100g d'UAV de Digital avec 2xSBUS met en communication compatible tous les protocoles réseau

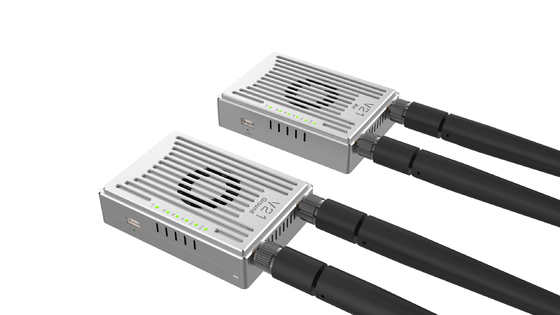

Émetteur du video&telemetry&RC V21 pour le bourdon

La vidéo de V21 Digital et le module de transmission de données est la liaison de transmission de données numérique sans fil basée sur la communication sans fil de LTE, adoptant la technologie d'OFDM et de MIMO. Elle peut transmettre les données de télémétrie et le flux vidéo en temps réel, et a les ports 2*SBUS, capables fournir le contrôle du bourdon et de la charge utile.

Des modules de rf de 800M, 1.4G, bandes de fréquence 2.4G sont intégrés dans une, la fréquence peuvent être modifiés dans le logiciel.

L'intégration élevée réduit considérablement la puissance et la dimension du produit, qui peut répondre à l'exigence de l'UAV, de l'UGV, etc.

Caractéristiques

Transmission transparente de réseau, capable transmettre des images, compatibles avec tous les protocoles réseau ;

Transmission de données transparente, niveau de soutien TTL/RS232 ;

L'entrée et sortie de Double-S-AUTOBUS, gamme étendue à distance est prolongée ;

Format visuel de codage d'entrée de soutien H264/265.

Largeur de bande : 30MHz maximum

La latence de transmission du noeud au noeud central ≤60ms

Bande de fréquence 800MHz, 1.4GHz et 2.4GHz de soutien ;

Sécurité : module d'authentification d'accès, pour empêcher l'accès illégal.

Chiffrage défini par l'utilisateur de soutien ;

Par interférence de balayage d'aboid de spectre ;

Appui dans la méthode du saut de fréquence pour réduire l'interférence.

Paramètres
Bande de fréquence :

                                                        800MHz (806-826MHz)

                                                        1.4GHz (1427.9-1447.9MHz)

                                                         2.4GHz (2401.5-2481.5MHz)

Puissance de rf :                                      -40-25dbm (réglable)

Chaîne de transmission :                     10km grade@LOS

Latence visuelle :                                20ms (latence de transmission de Tx à Rx)

Largeur de bande :                                     1.4-20M (1.4M/3M/5M/10M/20M)

Entrée-sortie visuelle :                         LAN (IPC se reliant device/PC)

Tension d'alimentation électrique :                   7.4-12V

Interface d'alimentation d'énergie :                 XT30

Courant d'opération :                         180mA

La température d'opération :                -10℃-+50℃

Dimension :                                    85mm*55mm*20mm

Poids :                                         100g (excluez l'antenne)

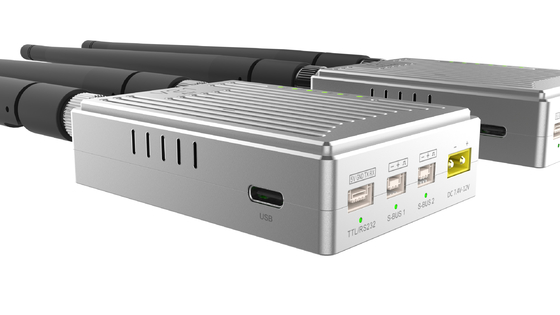

Port de S-BUS :                                   Ports 2*S-BUS

Porte série :                                     port 1*serial (défaut : TTL ; facultatif : RS232 ; Vitesse baud duplex, réglable)
